Rotoconcentratore con combustore rigenerativo
Nella figura 3.1 è mostrato lo schema dell’impianto e il combustore rigenerativo.
Schema dell’impianto e combustore rigenerativo
La corrente di aria inquinata, tramite un ventilatore, è convogliata al roto-concentratore nel settore di adsorbimento ed in parte anche nel settore di raffreddamento come aria refrigerante. L’aria depurata in uscita è direttamente convogliata al camino. L’aria di desorbimento in uscita dal roto-concentratore a circa 50°C è convogliata da un ventilatore al combustore rigenerativo a due torri, senza campana di accumulo. Il combustore rigenerativo è dimensionato per operare con efficienza termica di 0,95 che assicura condizioni di autotermia per una concentrazione di solventi di 2,62 g/Nm3.

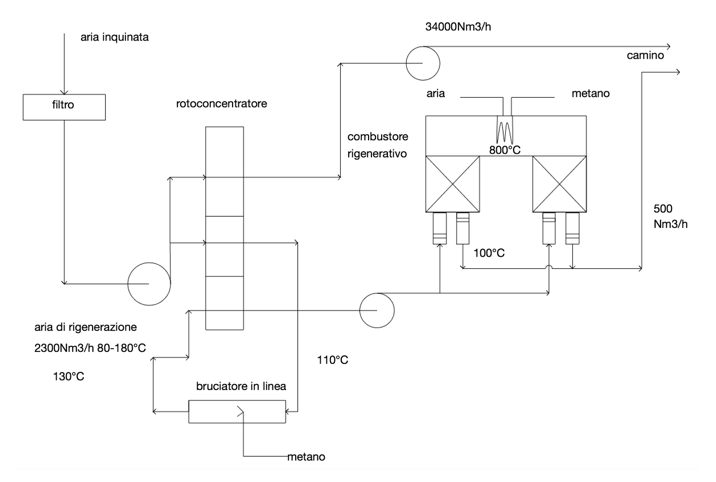

Fig. 3.1 Schema dell’impianto di roto-concentrazione con combustore rigenerativo
